JTSM06
3H INC.
Ventajas
Herrajes para puertas correderas elevables en detalle
✓ Alta durabilidad de nuestros herrajes gracias a la más alta calidad de fabricación
✓ Manejo agradable y sencillo, incluso con hojas grandes y pesadas: levante cargas de hasta 300 kg y reduzca el consumo hasta en un 50 %.
✓ Adecuado para su uso en casas pasivas y de bajo consumo energético
✓ Se pueden realizar amplias aberturas de paso con anchos de hoja de hasta 3300 mm y alturas de hoja de hasta 3750 mm.

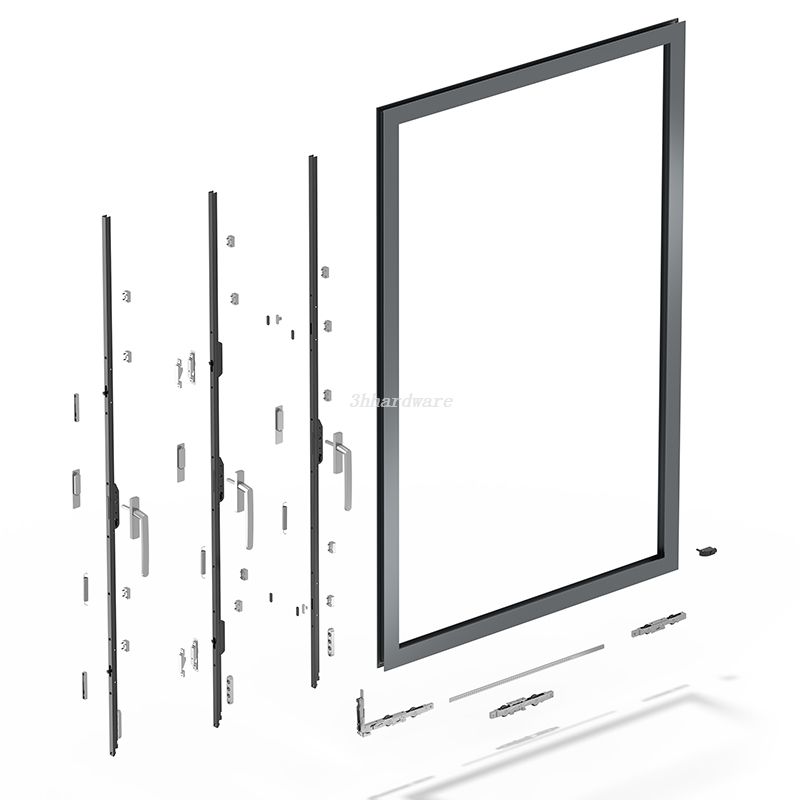

Componentes principales
Configuración
Configuración
Artículo No. | JTSM06 |
Tamaño | Rango estándar |
Solicitud | Balcón, sala de sol, puerta de partición |
Carga de carga | La carga máxima de cojinetes de una sola faja es de 300 kg |
Material | 304 acero inoxidable, aleación de aluminio |
Tratamiento superficial | Revestimiento de polvo |
Color | Las manijas se personalizan, la otra es natural |

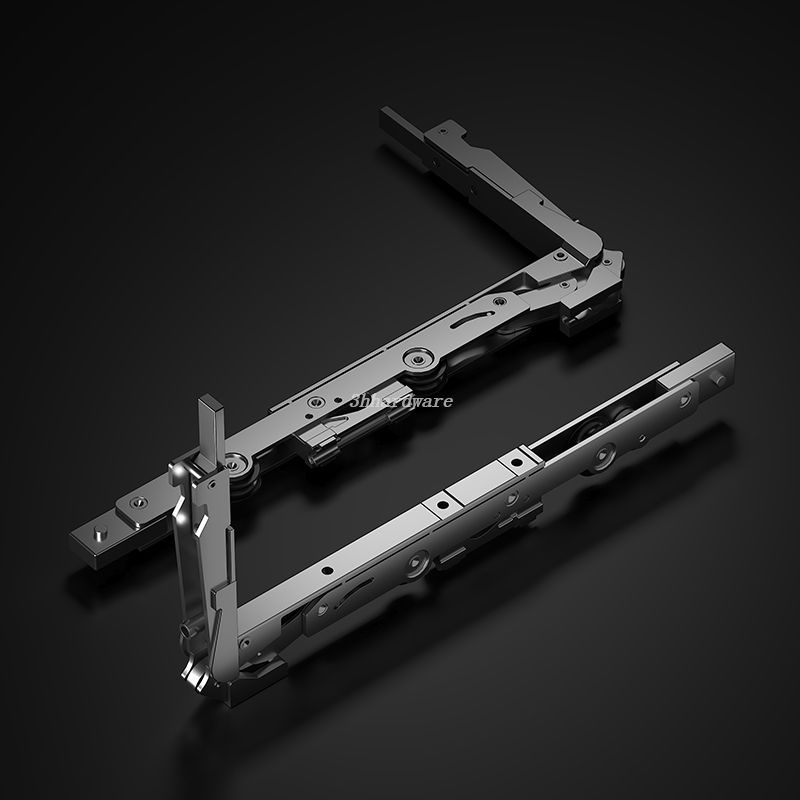

Componentes | Piezas de transmisión, piezas del rodillo delantero, piezas del rodillo trasero, piezas afiliadas, manija, piezas de rodillo medio, tira de sellado de goma |
Función | duradero, confiable |
Paquete | Caja |
Especificación
| No. | Artículo No. | Artículo | Cantidad | Descripción |

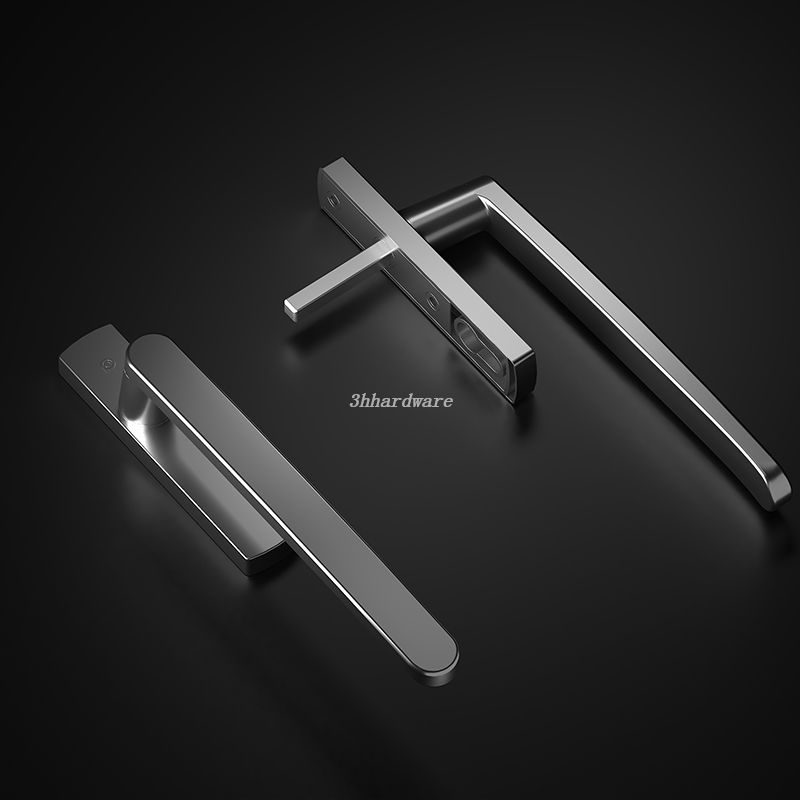

| 1 | JCZM21 | Manija de la puerta | 1 | Aleación de aluminio, pulverización |
| 2 | JTSM06-01 | Varilla de transmisión | 1 | Acero al carbono, pulverización |

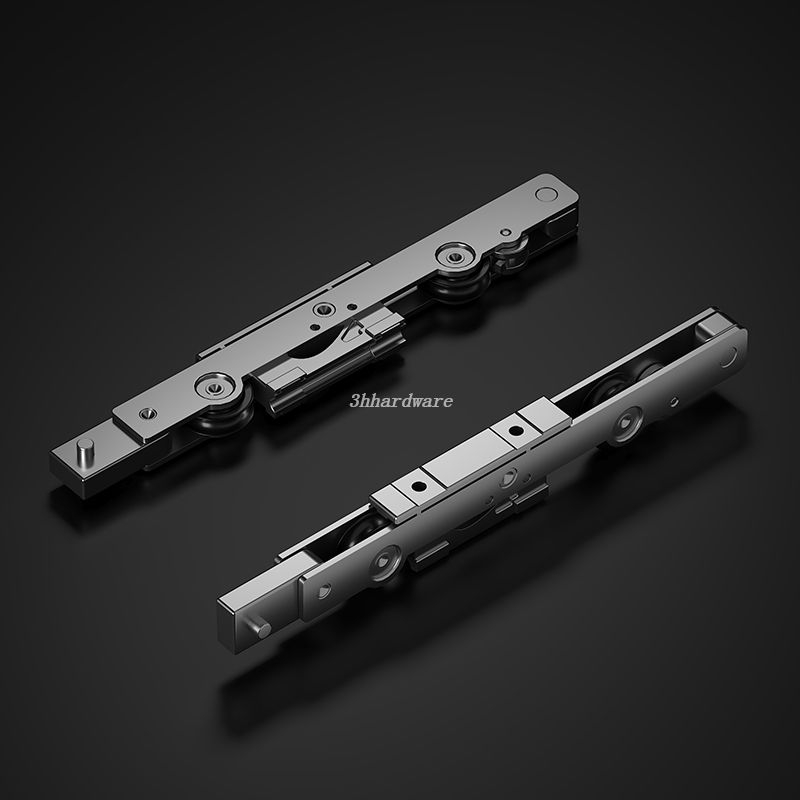

| 3 | JTSM06-02 | Rodillo delantero | 1 | Aleación de zinc, pulverización |
| 4 | JTSM06-03 | Rodillo trasero | 1 | Aleación de zinc, pulverización |
| 5 | JTSM06-04 | Asiento de bloqueo | 2 | Acero fundido, enchapado |
| 6 | JTSM06-05 | Bloqueo | 4 | Nylon, natural |
| 7 | JTSM06-06 | Bloqueo anti-bumping | 1 | Nylon, natural |
| 8 | JTSM06-07 | Bloqueo de cojín corto | 8 | Aleación de aluminio, natural |
| 9 | JTSM06-08 | Bloqueo largo de cojín | 1 | Aleación de aluminio, natural |
| 10 | JTSM06-09 | Bloque de límite de rodillo | 1 | Acero fundido, enchapado |
| 11 | JTSM06-10 | Eje de conexión | 2 | Acero fundido, enchapado |
| 12 | JTSM06-11 | Biela | 1 | Acero al carbono, enchapado |
| 13 | JTSM06-12 | Primavera | 1 | Acero de manganeso, pulverización |
| JTSM07-06 | Rodillo medio | 1 | Aleación de zinc, pulverización | |
| JSX ** Y-** T | Bloquear el cilindro | 1 | Latón | |
| Kit de instalación | 1 | / |
Descripción del Producto
El cojinete de carga máxima es de 300 kg. Marco delgado, vista más amplia. Gran rango de apertura, buen rendimiento de agitación del agua.
posicionamiento a voluntad.
Descargar
Descargar
Descargue nuestra documentación técnica para herrajes correderos y elevadores.
Simplifique su planificación y producción.
Sistema de elevación y deslizamiento del producto JTSM06 y JTSM07 Manual de instrucciones
