WZDM03
3H INC.
Ventajas
Diseñado con aluminio resistente a la corrosión y de alta resistencia, este juego de herrajes para puertas plegables resiste el desgaste diario en interiores con mucho tráfico, desde hogares modernos hasta oficinas concurridas y lugares de hostelería. Construido para durar, mantiene la integridad estructural y el atractivo estético durante años.
Los rodillos mecanizados con precisión y las bisagras autolubricantes eliminan chirridos y tirones, brindando un funcionamiento silencioso. Ideal para salas de conferencias, suites de hotel o particiones de bibliotecas donde el control del ruido es importante, el sistema garantiza una experiencia de usuario superior en todo momento.
Diseñada como una solución divisoria de ambientes que ahorra espacio, la puerta se pliega contra la pared, recuperando valiosos metros cuadrados. Perfecto para apartamentos pequeños, oficinas de planta abierta o puestos de venta minorista emergentes: obtenga total accesibilidad sin sacrificar el área utilizable.
Ya sea que esté dividiendo un estudio en casa, cerrando un área de reuniones, exhibiendo productos en una tienda o instalando un stand de exhibición, este sistema plegable adaptable se adapta a diversos diseños. Su diseño neutro complementa cualquier estilo de decoración, desde minimalista hasta contemporáneo.
Componentes principales
Configuración
Configuración
Modelo | Tamaño |
| WZDM03 | Rango estándar |
| Carga de carga | Color |
| La carga máxima del rodamiento es de 90 kg. | El mango es negro, se puede personalizar, el otro es natural. |
| Material | Solicitud |
304 acero inoxidable, aleación de aluminio | Balcón, sala de sol, puerta de partición |
| Tratamiento superficial | Componentes |
| Revestimiento de polvo | Manija de puerta, cuerpo de la cerradura, cilindro de la cerradura, hebilla de la cerradura, perno al ras, caja de la cerradura, conjunto de bisagra superior, conjunto de bisagra intermedia, conjunto de bisagra, conjunto de bisagra inferior |
Especificación
| No. | Artículo No. | Artículo | Cantidad | Descripción |

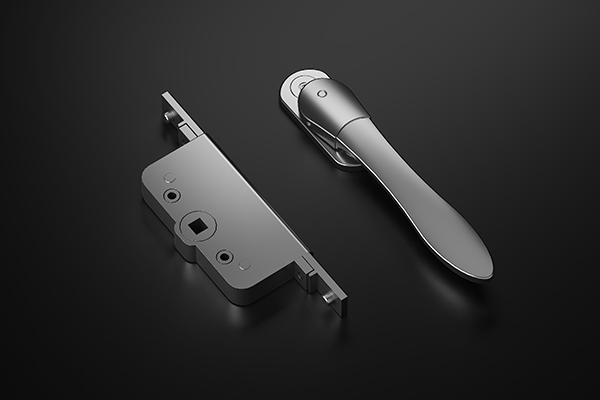

| 1 | CZM20A | Manija de la puerta | 1 | Aleación de aluminio, revestimiento en polvo |
| 2 | CZM20 | Manija de la puerta | 1 | Aleación de aluminio, revestimiento en polvo |
| 3 | 3085D | Cuerpo de bloqueo | 1 | 304 SS, Natural |
| 4 | 45/45a | Bloquear el cilindro | 1 | Latón |
| 5 | CZMK37 | Folleto | 1 | 304 SS, Natural |
| 6 | Mx09 | Rubor | 2 | Aleación de zinc, enchapado |
| 7 | CZ57 | Manija de la puerta | 1 | Aleación de aluminio, revestimiento en polvo |
| 8 | WZDM03-08 | Caja de mando | 1 | Aleación de zinc, enchapado |
| 9 | WZDM03-09 | Rubor | 2 | Aleación de zinc, revestimiento en polvo |

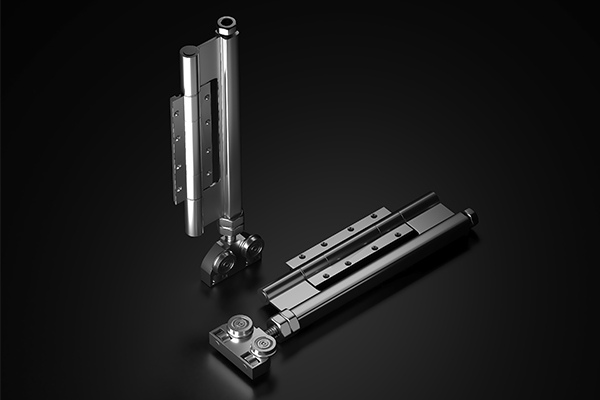

| 10 | WZDM03-01 | Ensamblaje de la bisagra superior | 1 | Aleación de aluminio, revestimiento en polvo |
| 11 | WZDM03-06 | Conjunto de bisagra central | 1 | Aleación de aluminio, revestimiento en polvo |
| 12 | WZDM03-07 | Bisagra | 9 | Aleación de aluminio, revestimiento en polvo |

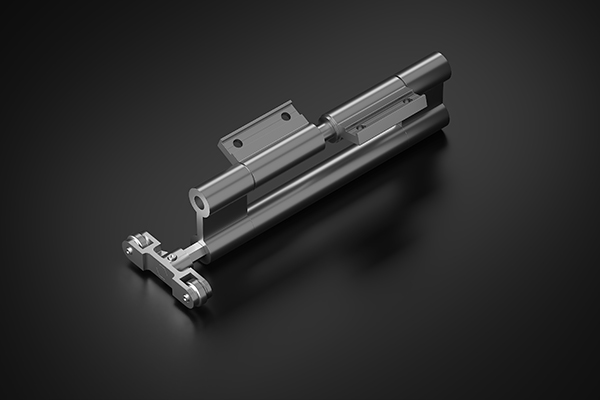

| 13 | WZDM03-03 | Conjunto de la bisagra inferior | 1 | Aleación de aluminio, revestimiento en polvo |
Observación
1.Accione la manija de la puerta batiente del lado derecho para controlar la apertura y el cierre del marco de la puerta.
2.Accione la manija y el perno al ras en la puerta plegable del lado izquierdo para controlar la hoja de la puerta plegable.
Descargar
Descargar
Descargue nuestra documentación técnica para herrajes para puertas plegables.
Simplifique su planificación y producción.
