ZDMQ01
3H INC.
Ventajas
Herrajes para puertas plegables en detalle
✓ Construcción de aleación duradera
Fabricado con una aleación de aluminio de alta resistencia con tratamiento anticorrosión, lo que garantiza un rendimiento duradero en entornos interiores residenciales y comerciales.
Las bisagras y rieles diseñados con precisión brindan un funcionamiento silencioso y sin fricción, lo que mejora la comodidad del usuario en oficinas, hoteles y espacios habitables.
Ideal para divisores y divisiones de ambientes, el sistema permite que las puertas se doblen de manera compacta, maximizando el área útil del piso sin comprometer la accesibilidad.
Adecuado para diversos entornos interiores, incluidos estudios domésticos, salas de reuniones, tiendas minoristas y stands de exposición, adaptándose a diversas necesidades de diseño.
✓ Kit completo para una fácil instalación
Incluye todas las bisagras, manijas, pernos y guías necesarias, simplificando el montaje y reduciendo el tiempo de instalación, cumpliendo con estándares internacionales de calidad.
Componentes principales
Configuración
Configuración
Modelo | Tamaño |
| ZDMQ01 | Rango estándar |
| Carga de carga | Color |
| La carga máxima del rodamiento es de 80 kg. | El mango es negro, se puede personalizar, el otro es natural. |
| Material | Solicitud |
304 acero inoxidable, aleación de aluminio | Balcón, sala de sol, puerta de partición |
| Tratamiento superficial | Componentes |
| Revestimiento de polvo | Manija de puerta, conjunto de rodillos, conjunto de bisagras, caja de cerradura, perno al ras, cuerpo de la cerradura, cilindro de cerradura, placa de cerradura, bloque amortiguador. |
Especificación
No. | Artículo No. | Artículo | Cantidad | Descripción |

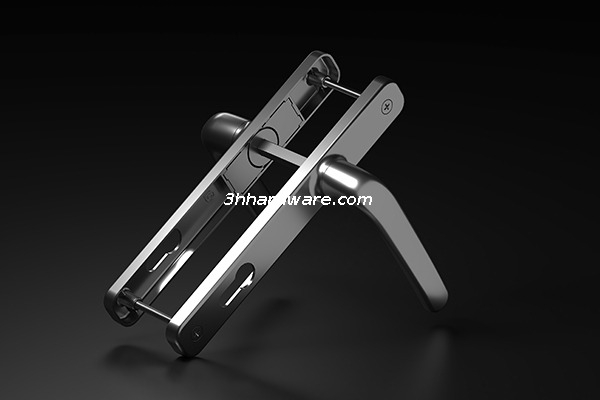

1 | CZM20A | Manija de la puerta | 1 | Aleación de aluminio, revestimiento en polvo |
2 | CZM20 | Manija de la puerta | 1 | Aleación de aluminio, revestimiento en polvo |
3 | 3585D | Cuerpo de bloqueo | 1 | 304 SS, Natural |
4 | 35/35A | Bloquear el cilindro | 1 | Latón |
5 | CZMK02 | Folleto | 1 | 304 SS, Natural |
6 | CX06 | Rubor | 2 | Aleación de zinc, enchapado |

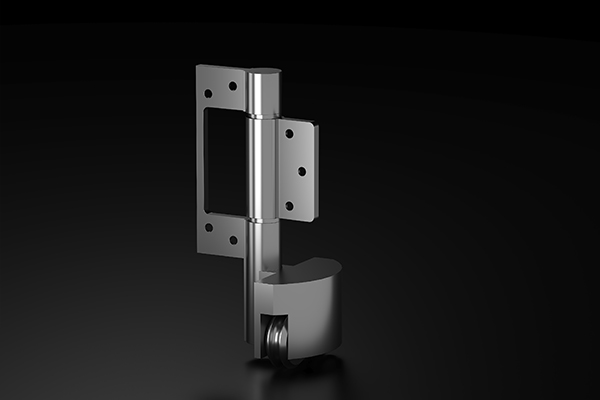

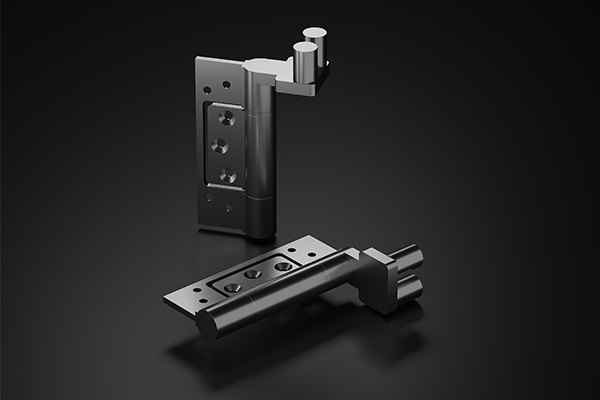

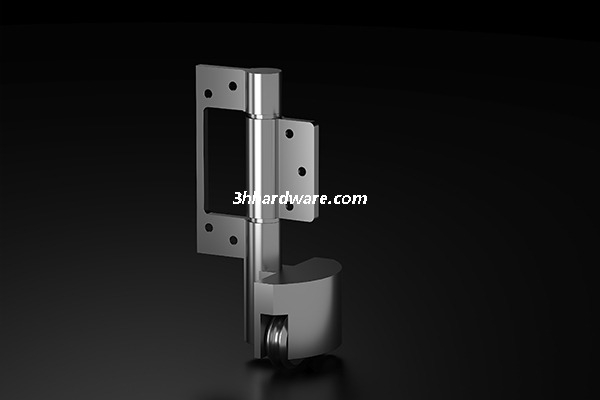

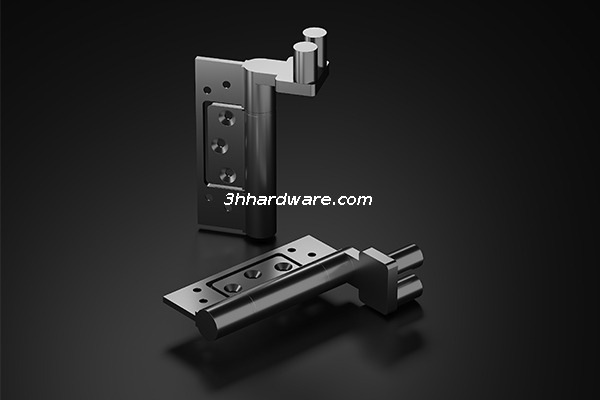

7 | ZDMQ01-S00 | Ensamblaje de la bisagra superior | 1 | Aleación de aluminio, revestimiento en polvo |
8 | ZDMQ01-Z00 | Conjunto de bisagra central | 1 | Aleación de aluminio, revestimiento en polvo |
9 | ZDMQ01-00 | Bisagra | 9 | Aleación de aluminio, revestimiento en polvo |
10 | ZDMQ01-X00 | Conjunto de la bisagra inferior | 1 | Aleación de aluminio, revestimiento en polvo |
Observación
1.Aplicable a balcones, centros comerciales. Gran área de apertura.
2.Cojinete de riel de grúa oculto, flexible y liviano, fácil de limpiar y mantener.
3.El ancho máximo de la puerta de señal es de 800 mm, la altura máxima es de 2400 mm y el ventilador único con soporte máximo es de 80 kg.
4. La longitud del perno al ras debe depender de la altura de la puerta y de las demandas de uso.
Operar la manija de la puerta en la puerta batiente fija del lado derecho para controlar la apertura y el cierre del marco de la puerta. Operar la manija y el pestillo en la puerta plegable del lado izquierdo para controlar el marco de la puerta plegable.
Descargar
Descargar
Descargue nuestra documentación técnica para herrajes para puertas plegables.
Simplifique su planificación y producción.
