TSM04
3H INC.
Ventajas
1. Capacidad de carga resistente de 300 kg: admite puertas de vidrio de gran formato

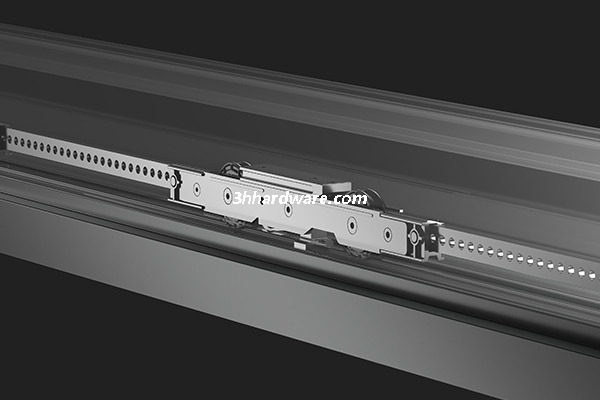

Diseñado con bogies de rodillos en tándem de alta resistencia, este sistema de herrajes deslizantes maneja hojas de hasta 300 kg. Admite paneles de vidrio de gran tamaño, ideal para patios panorámicos y escaparates comerciales.
Cuenta con un marco elegante y de perfil delgado que minimiza la obstrucción visual. Esta estética limpia permite vistas amplias e ininterrumpidas del vidrio, lo que mejora la penetración de la luz natural y crea una sensación moderna y abierta en cualquier espacio.
Diseñado con un rango de apertura extendido que permite que la puerta se abra completamente, maximizando el ancho de paso libre. Esto proporciona acceso sin esfuerzo a áreas exteriores, ventilación mejorada y flexibilidad para entrar y sacar artículos grandes.

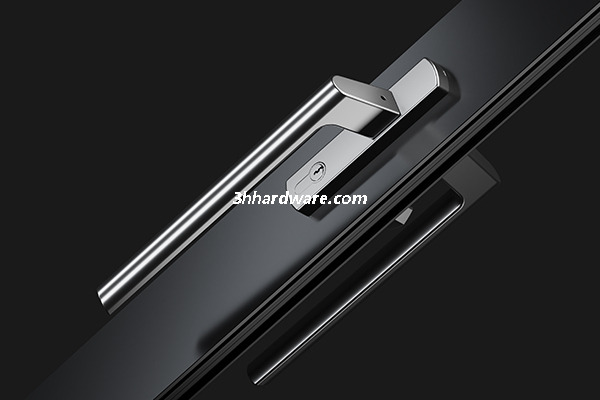

Operación intuitiva del mango: gire a 180° para un bloqueo seguro y bájela a 0° para un deslizamiento suave. Esta acción simple de un solo toque combina seguridad y conveniencia: cierre y bloquee con un solo movimiento, o abra y deslice sin esfuerzo. El sistema también ofrece capacidad de posición a voluntad, lo que permite que la puerta se detenga y permanezca de forma segura en cualquier punto del riel.
Componentes principales
Configuración
Artículo No. | TSM04 |
Tamaño | Rango estándar |
Solicitud | Balcón, sala de sol, puerta de partición |
Carga de carga | La carga máxima de cojinetes de una sola faja es de 300 kg |
Material | 304 acero inoxidable, aleación de aluminio |
Tratamiento superficial | Revestimiento de polvo |
Color | Las manijas se personalizan, la otra es natural |
Componentes | Piezas de transmisión, piezas del rodillo delantero, piezas del rodillo trasero, piezas afiliadas, manija, piezas de rodillo medio, tira de sellado de goma |
Función | duradero, confiable |
Paquete | Caja |
Especificación
No. | Artículo No. | Artículo | Cantidad | Descripción |

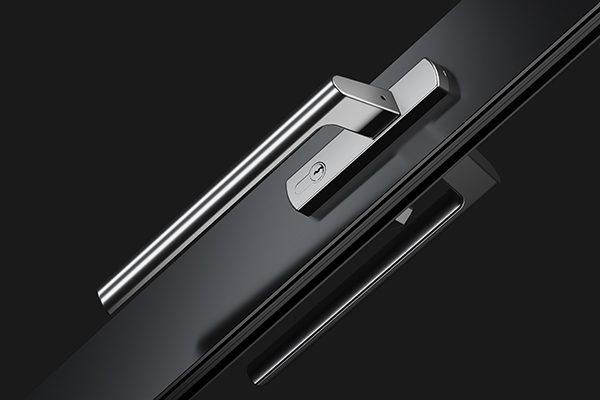

1 | CZ52A | Manija de la puerta | 1 | Aleación de aluminio, revestimiento en polvo |
2 | TSM04-24 | Dispositivo de transmisión | 1 | Aleación de aluminio, oxidación |
3 | 35/45TB | Bloquear el cilindro | 1 | Latón |
4 | TSM04-03 | Accesorios | 1 | / |

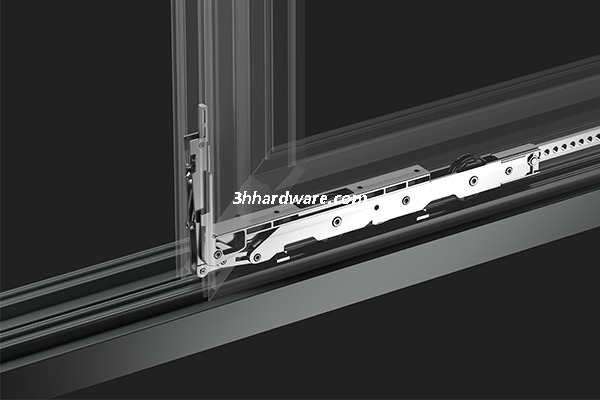

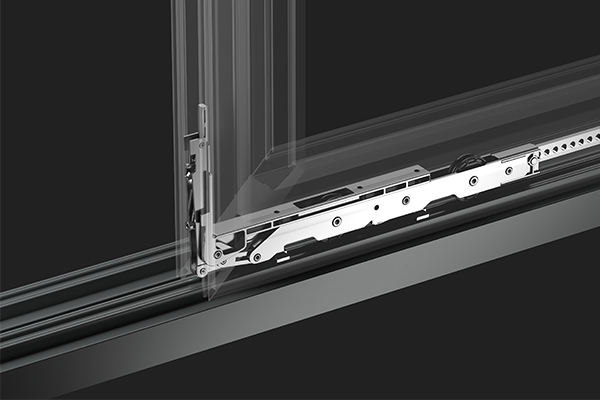

5 | TSM04-02 | Rodillo delantero | 1 | Aleación de zinc, pulverización |
6 | TSM02-03 | Rodillo trasero | 1 | Aleación de zinc, pulverización |
7 | TSM04-06 | Rodillo medio | 1 | Aleación de zinc, pulverización |
Características
La carga máxima es de 300 kg, ahorra espacio, tiene un amplio rango de apertura y es flexible para reemplazar y mantener.
Descargar
Descargar
Descargue nuestra documentación técnica para herrajes para puertas correderas de terraza.
Simplifique su planificación y producción.
