Ventana Swing con pantalla
3H INC.
Descripción del Producto
Adaptación de productos
Adecuado para el perfil ranurado de Standard 20 European Standard y Standard 20 europeo, adecuado entre el marco y la hoja es de 11.5-12 mm.
Características

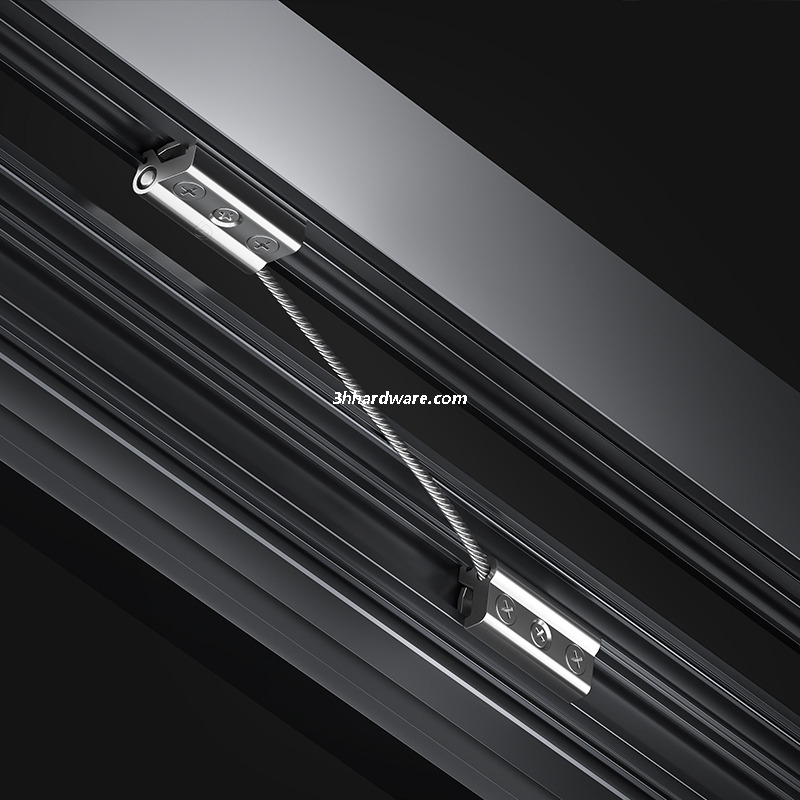

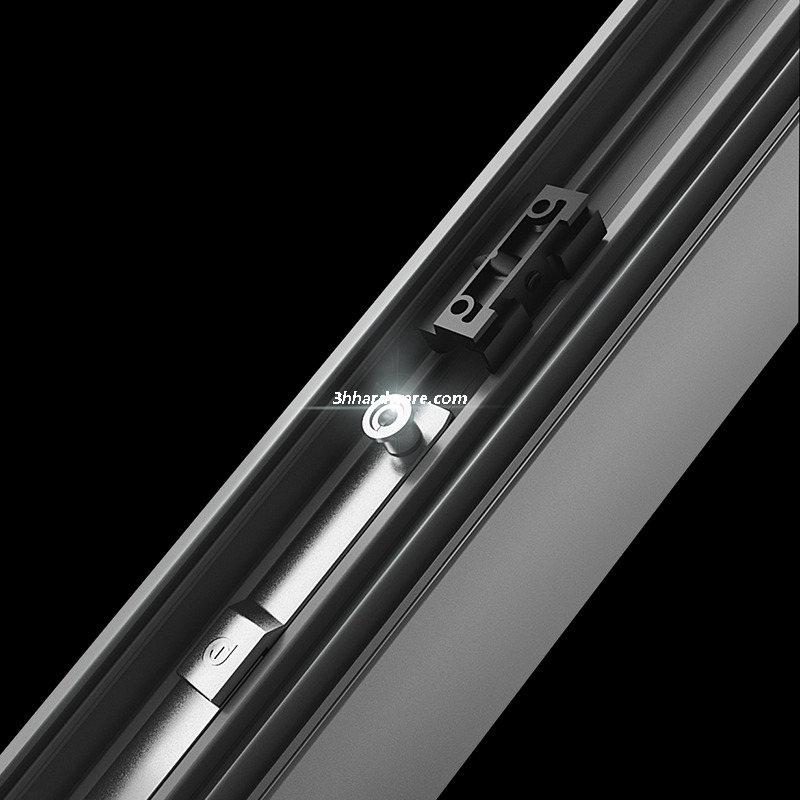

Equipado con pantallas de mosquito, instalación de perfil de fresado de hardware de carga. Box de bloqueo de alta seguridad y diseño de punto de bloqueo. Muchas opciones para satisfacer las necesidades de la ventilación del hogar en diferentes escenarios. Instalación fácil, con un dispositivo anti-caídos para garantizar la seguridad de manera efectiva.
Instrucciones
Abrió la faja de la ventana de la pantalla en primer lugar, y luego abra la hoja de la ventana de vidrio. El ángulo de apertura de la faja de pantalla puede ser de hasta 170 grados, y de la hoja de vidrio es de hasta 89 grados.
Escenario de aplicación s
Residencial, hospitales, escuelas, etc.

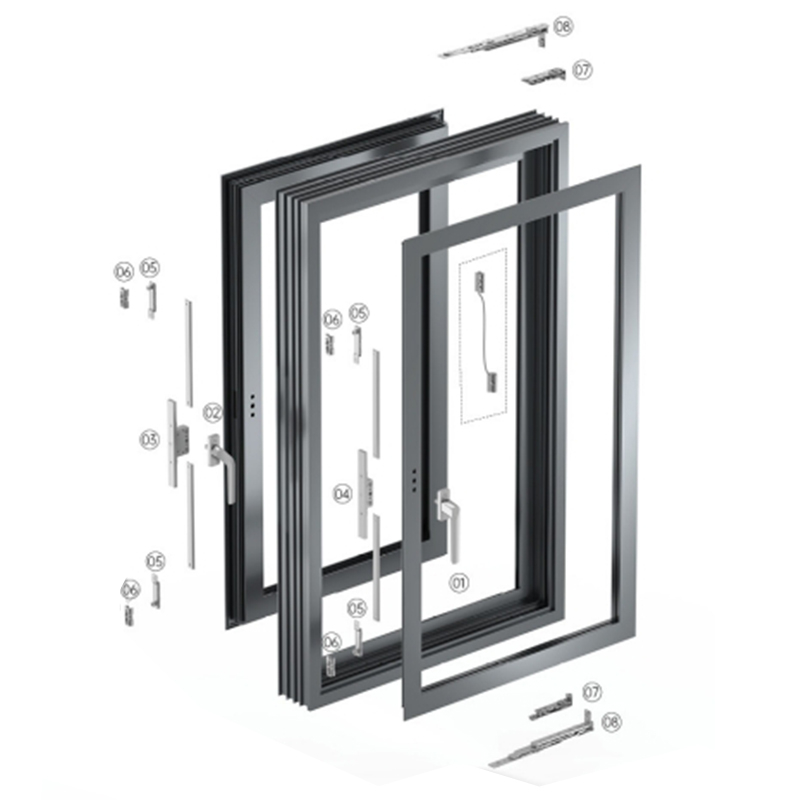

Configuración
No. | Artículo No. | Artículo | Cantidad | Descripción |
1 | AZS01 | Mango de la ventana | 1 | Aleación de aluminio, recubrimiento en polvo (opcional) |
2 | AZS01AR | Mango de la ventana | 1 | Aleación de aluminio, recubrimiento en polvo (opcional) |
3 | ACH01-30 | Caja de mando | 1 | Aleación de zinc, oxidación |
4 | ACH01-11.5 | Caja de mando | 1 | Aleación de zinc, oxidación |
5 | AS01-01 | Bloque de conexión | 4 | Aleación de aluminio, revestimiento en polvo |

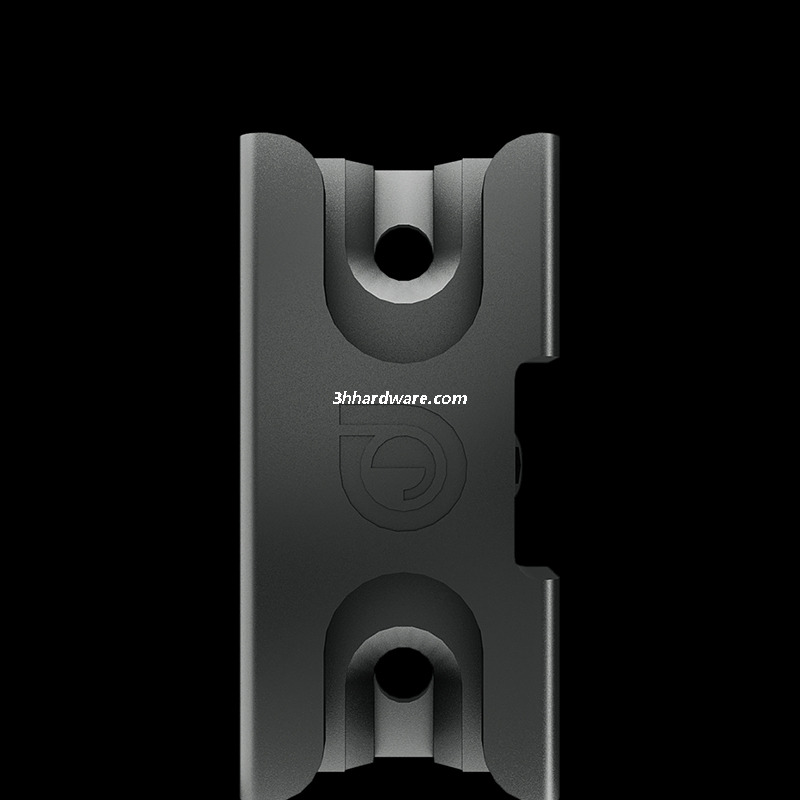

6 | AS01-02 | Asiento de bloqueo | 4 | Aleación de aluminio, revestimiento en polvo |

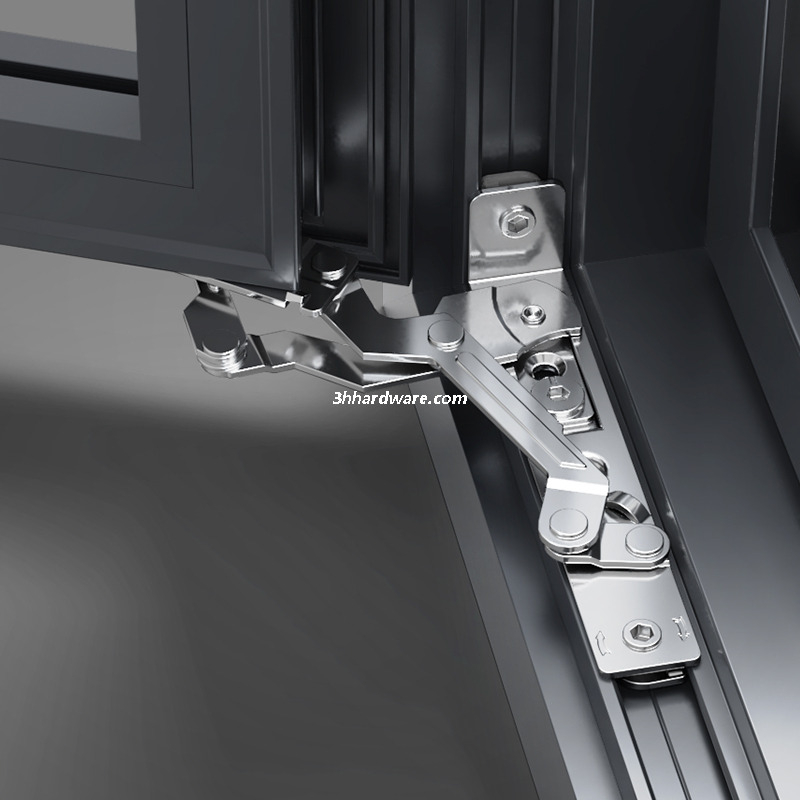

7 | Abj01 | Bisagra | 1 | 304 SS, Natural |
8 | ASJ01 | Bisagra de la ventana de pantalla | 1 | 304 SS, Natural |
