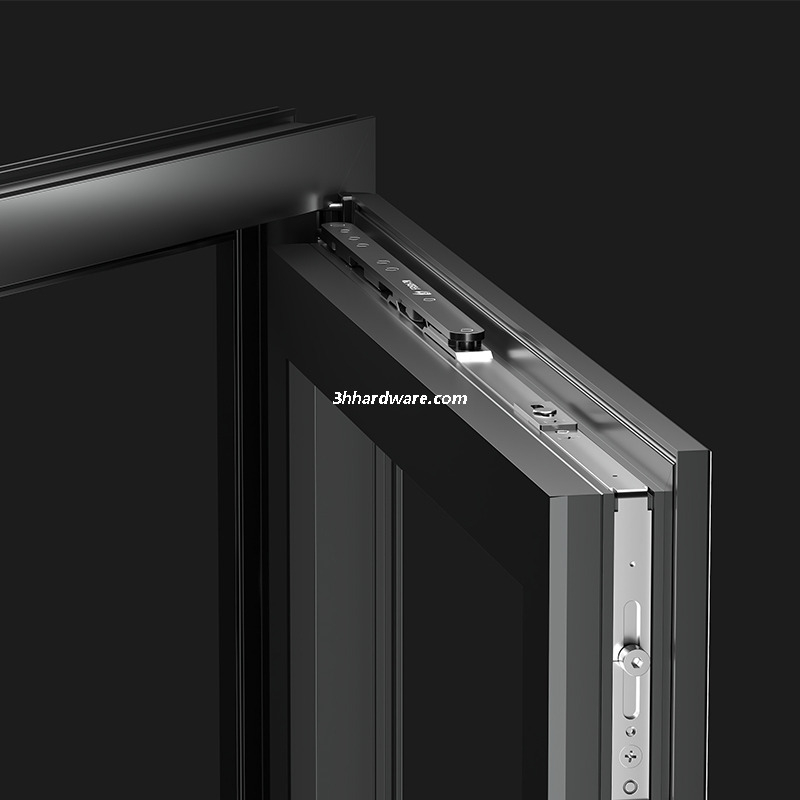

Herrajes para ventanas inclinables y giratorias de UPVC
3H INC.
Ventajas
1.Fácil instalación, ajustable para tolerancias
El sistema admite ajustes en el sitio, lo que reduce de manera efectiva los problemas de alineación causados por las tolerancias de instalación y reduce las tasas de retrabajo.
2. Alta capacidad de carga y soporte estable
Los componentes centrales de soporte de carga se fabrican mediante un proceso de forjado engrosado de una sola pieza, soportan una carga máxima de hasta 100 kg y son adecuados para hojas extra anchas (800–1500 mm).
3. Estructura ajustable 3D
Admite ajuste vertical, horizontal y de inclinación en tres direcciones. La estructura de soporte del varillaje de múltiples ejes mejora el rendimiento general de carga.

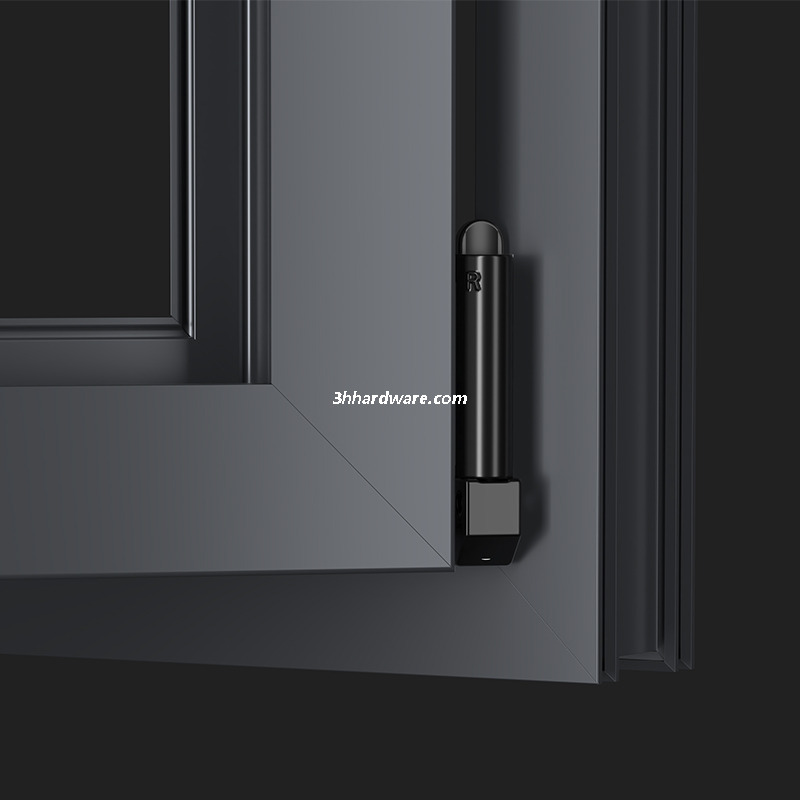

4. Diseño de bisagras ocultas
Las bisagras están completamente ocultas dentro de la cámara del perfil, brindando una apariencia limpia y minimalista y mejorando la estética general.
5. Diseño de seguridad anti-mal funcionamiento
Equipado con un dispositivo anti-mal funcionamiento y un cierre anti-mal funcionamiento como estándar, evita el cambio accidental del modo de inclinación al modo de giro y evita los peligros causados por la rotación inesperada de la hoja.
Componentes principales
Configuración
Configuración
No. | 9 Serie Artículo No. | 13 Serie Artículo No. | nombre | Cantidad | Descripción | ||
1 | PCZ26 | PCZ26 | Mango de la ventana | 1 | hay más opciones disponibles | ||
2 | PX.CQ1006 | PXS01 | PX.CQ1006 | PXS02 | 7.5Varilla de transmisión (600 mm) | 1 | para altura de hoja 600-900 mm |
PX.CQ1008 | PX.CQ1008 | 7.5Varilla de transmisión (800 mm) | - | para altura de hoja 700-1100 mm | |||
PX.CQ1010 | PX.CQ1010 | 7.5Varilla de transmisión (1000 mm) | - | para altura de hoja 900-1300 mm | |||
PX.CQ1012 | PX.CQ1012 | 7.5Varilla de transmisión (1200 mm) | - | para altura de hoja 1100-1500 mm | |||
PX.CQ1014 | PX.CQ1014 | 7.5Varilla de transmisión (1400 mm) | - | para altura de hoja 1300-1700 mm | |||
3 | PX. ZJQ01 | PX. ZJQ01 | Dispositivo de esquina | 1 | Acero al carbono, galvanizado | ||
4 | PX. FC01 | PX. FC01 | Complemento de anulación | 1 | Acero al carbono, galvanizado | ||
5 | PX. X9-500L/R | PX. X13-500L/R | Componente oscilo-giro (360 mm) | 1 | para ancho de hoja 401-510 mm | ||
PX.X9-750L/R | PX.X13-750L/R | Componente oscilo-giro (610 mm) | - | para ancho de hoja 511-750 mm | |||
PX. X9-860L/R | PX. X13-860L/R | Componente oscilo-giro (840 mm) | - | para ancho de hoja 751-1000 mm | |||
6 | PX. JCS | PX. JMS | Bisagra superior | 1 | Acero al carbono, galvanizado | ||
7 | PX. JCX | PX. JMX | Bisagra inferior | 1 | Acero al carbono, galvanizado | ||
8 | PX.FW01 | PX.FW01 | Dispositivo anti-error | 1 | Acero al carbono, galvanizado | ||
9 | PX. WZS09 | PX. WZS13 | Soporte para dispositivo anti-error | 1 | Acero al carbono, galvanizado | ||
10 | PX. FZ9 | PX. FZ13 | Titular de vuelco | 1 | Acero al carbono, galvanizado | ||
11 | PX. SZ9 | PX. SZ13 | Asiento de bloqueo | 1 | Acero al carbono, galvanizado | ||
- | PX.LG01-215 | Opción de altura de hoja de 300-600 mm | Biela (215 mm) | 1 | añadir si es necesario una mejor estanqueidad | ||
PX.LG01-530 | Opción de altura de hoja de 600-1100 mm | Biela (530 mm) | 1 | ||||
PX.LG01-730 | Opción de altura de hoja de 1100-1600 mm | Biela (730 mm) | 1 | ||||
- | PDEB | longitud diferente para la opción | Estancia del limitador | 1 | 304SS | ||
- | PX.CQ15 | para opción de perfil de hoja más grande | 15 Varilla de transmisión (opcional) | 1 | Acero al carbono, galvanizado | ||
- | PX.ZJQ01A | opción para en lugar de los elementos 4 y 10 | Dispositivo de esquina (opcional) | 1 | Acero al carbono, galvanizado | ||
- | PJCX03B | opción para en lugar del artículo 7 | Bisagra inferior (opcional) | 1 | Acero al carbono, galvanizado | ||
Adaptación del producto
Adecuado para perfiles de ventanas abatibles en forma de U, PXS01 para perfiles de la serie 9, PXS02 para perfiles de la serie 13.
Características
Fácil instalación y operación conveniente. Puede ser ajustable para reducir el error de instalación de manera efectiva.
La longitud múltiple de los dispositivos de transmisión y las piezas suspendidas desde abajo pueden ser opcionales.
Instrucciones

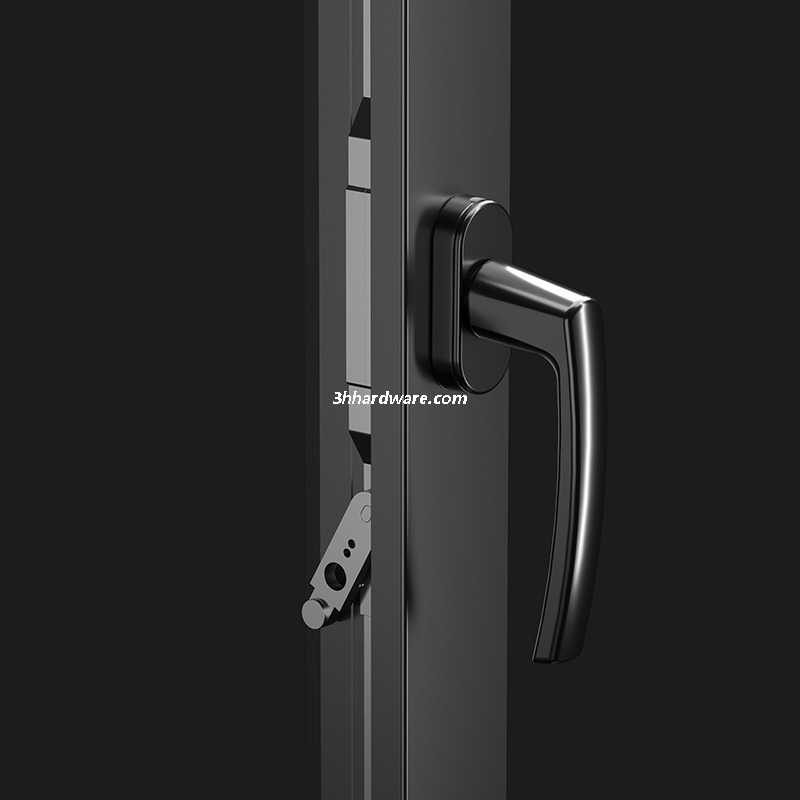

La manija está bloqueada a 0 grados, 90 grados para el estado interno abierto, 180 grados para el estado de inclinación hacia adentro.
