sistema de herrajes para ventanas abatibles hacia el interior
3H INC.
Descripción del Producto
Artículo No. | sistema de herrajes para ventanas abatibles hacia el interior |
Solicitud | Ventanas abatibles de UPVC |
Perfil UPVC | 9/13 Serie |
Tamaño aplicable | Altura de hoja 550-1700 mm, ancho de hoja 300-1000 mm |
Material principal | Acero inoxidable 304, aleación de aluminio. |
Finalizar | Recubrimiento de poder |
Especificación
<

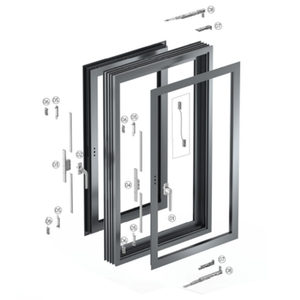

| No. | Artículo No. | Nombre del árticulo | CANTIDAD | Observación |
| 1 | PCZ26 | Manejar | 1 | Longitud del eje cuadrado estándar: 34 mm, tornillo: M5*5 mm//PCZ01/PCZ29 |
| 2 | PCQ1003 | Dispositivo de transmisión | 1 | Distancia central: 7,5 mm |
| 3 | PCSK09A | Asiento de cerradura abatible | 1 | 9 series |
| 4 | PJCS03L/R | Bisagra superior | 1 | Serie 9 cuando el marco de la ventana mide >1000 mm, se requiere la bisagra intermedia. |
| 5 | PJCZ03 | Bisagra media | 1 | |
| 6 | PJCx03L/R | Bisagra inferior | 1 | |
| 7 | PFT03 | Bloque de ascensores | 1 | / |
| 8 | PDEB | Estancia limitadora | 1 | 10-14 pulgadas |
Descripción del Producto
La carga máxima de esta configuración es de 60 kg, lo que depende de las bisagras. Hay más opciones. Consulte la serie de bisagras.
Hay más manijas opcionales, consulte la serie de manijas.
La configuración anterior es adecuada para perfiles de la serie 9 y el perfil de la serie 13.
El sistema de hardware anterior es solo de referencia. Para obtener más detalles, envíenos información relevante y comuníquese con nuestro departamento técnico.
