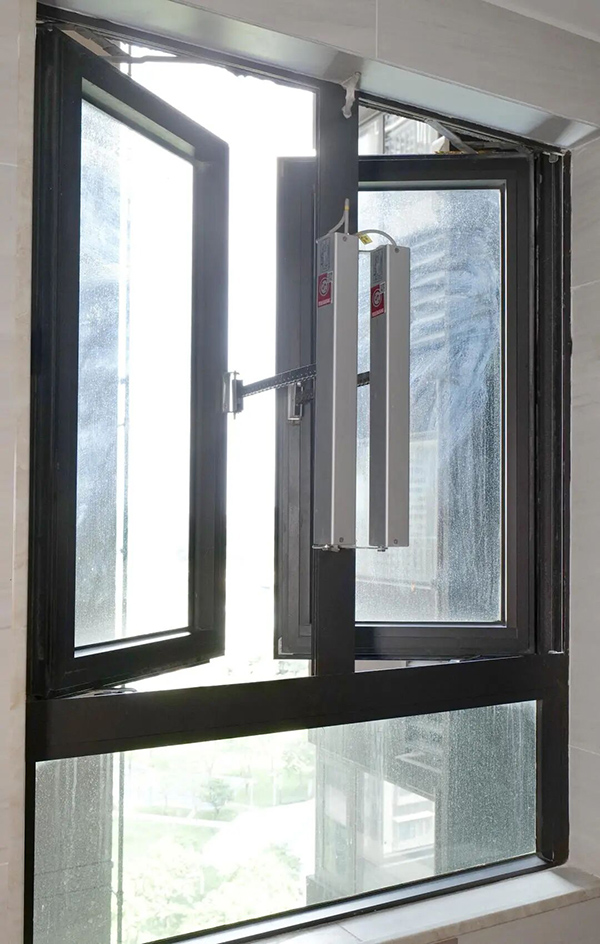

Para garantizar la seguridad, la estabilidad, el buen funcionamiento y la vida útil prolongada del abridor de ventanas manual después de la instalación, este artículo explica los requisitos y estándares dimensionales de instalación para los abridores de ventanas manuales.
Esta norma se aplica a tipos de ventanas comunes, como ventanas abatibles (que se abren hacia adentro o hacia afuera), ventanas abatibles y ventanas abatibles. El ancho recomendado de la hoja operable está entre 500 mm y 1500 mm, y la altura está entre 400 mm y 1200 mm. Antes de la instalación, verifique que el marco de la ventana y la estructura de la hoja estén en buen estado y libres de deformaciones. El error de planitud de la superficie de instalación no debe exceder los 2 mm. Asegúrese de que la capacidad de carga del abridor no sea menor que el peso real de la hoja para evitar daños por sobrecarga.
I. Requisitos dimensionales de la instalación principal
1.El espacio entre orificios fijos para la manivela suele ser de 80 mm, 100 mm o 120 mm. Seleccione el espacio entre orificios correspondiente según el modelo del producto.
2.El diámetro de los orificios de fijación no debe ser inferior a 6 mm. Se recomienda utilizar tornillos de expansión M6 o tornillos autorroscantes para garantizar una instalación segura.
3. La longitud efectiva de la varilla de transmisión debe ser de 50 mm a 80 mm más larga que la carrera máxima de apertura de la hoja para permitir espacio de ajuste y evitar atascos operativos.
4.Altura de instalación recomendada para la manivela: de 1,2 ma 1,5 m por encima del suelo para entornos residenciales; 1,4 ma 1,6 m sobre el suelo para espacios públicos, para facilitar el manejo por personas de diferentes alturas.
II. Otros requisitos de autorización de instalación
1. La distancia entre el borde exterior de la carcasa de la manivela y el borde del marco de la ventana no debe ser inferior a 30 mm.
2.La distancia entre la varilla de transmisión y el borde del vidrio no debe ser inferior a 20 mm para evitar fricción o contacto con el vidrio.
3.El error de coaxialidad entre la varilla de transmisión y el eje de conexión del abridor debe ser inferior a 1 mm.
4. La desviación de alineación entre la bisagra y el orificio de montaje de la varilla de transmisión no debe exceder los 2 mm para garantizar una transmisión sincronizada.
III. Estándares de aceptación de instalación
1.La desviación permitida para las dimensiones generales de instalación es de ±3 mm, y la desviación para las posiciones de los orificios fijos no debe exceder ±1 mm.
2.Durante la aceptación, use una cinta métrica para verificar las dimensiones clave y un nivel para asegurarse de que la manivela esté instalada horizontalmente.
3. Simule abrir y cerrar la ventana al menos 10 veces para verificar si hay atascos, ruidos inusuales o problemas de recuperación elástica.
4. Sólo si se cumplen todos los requisitos anteriores se podrá considerar la instalación cualificada.
Finalmente, si necesita adquirir abridores de ventanas manuales confiables, puede considerar 3H Hardware. Las especificaciones de sus productos son completas, las instrucciones de instalación son claras y funcionan bien en términos de durabilidad y buen funcionamiento, lo que los hace adecuados tanto para decoración del hogar como para aplicaciones de ingeniería.
