CZDM03
3H INC.
Descripción del Producto
| Marca: 3h | |
| Ancho máximo de faja: 800 mm | |
| Altura máxima de faja: 2400 mm | |
| RODAMIENTO MÁXIMO DE CARGA: 120 kg | |
| Estándar de adaptación del producto: GB/T8478-2008 Puertas de aleación de aluminio y ventanas | |
| Paquete: 1 Establecer en una caja interna, 5 cajas por paquete | |
| Aplicación: Estándar europeo hacia afuera de apertura de puertas | |
Especificación
<
| No. | Artículo No. | Artículo | Cantidad | Descripción |

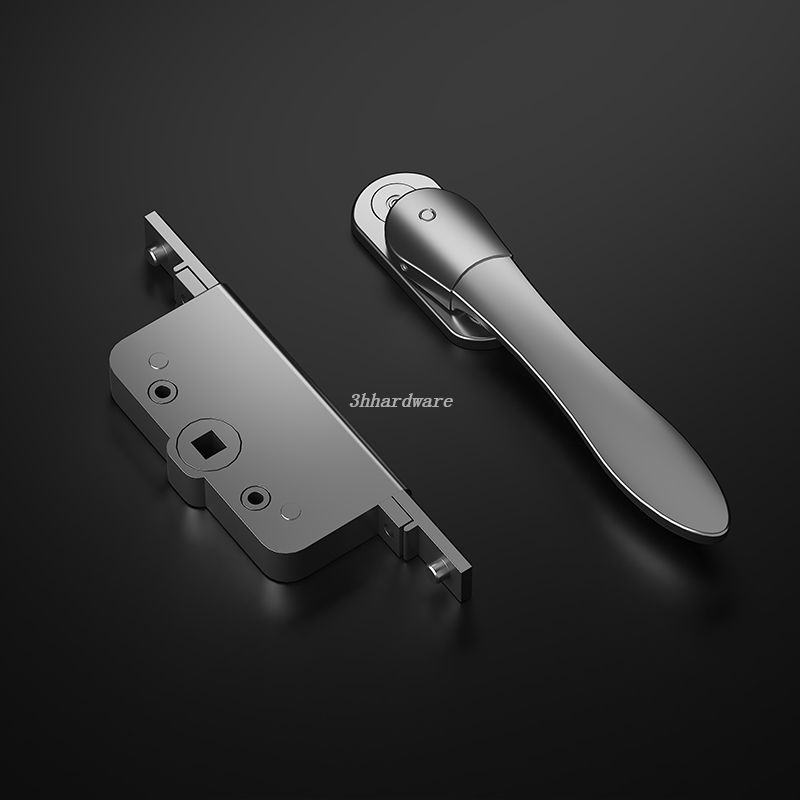

| 1 | CZM20A | Manija de la puerta | 1 | Aleación de aluminio, revestimiento en polvo |
| 2 | CZM20 | Manija de la puerta | 1 | Aleación de aluminio, revestimiento en polvo |
| 3 | 3085D | Cuerpo de bloqueo | 1 | 304 SS, Natural |
| 4 | 45/45a | Bloquear el cilindro | 1 | Latón |
| 5 | CZMK37 | Folleto | 1 | 304 SS, Natural |
| 6 | Mx09 | Rubor | 2 | Aleación de zinc, enchapado |
| 7 | CZ57 | Manija de la puerta | 1 | Aleación de aluminio, revestimiento en polvo |
| 8 | WZDM03-08 | Caja de mando | 1 | Aleación de zinc, enchapado |
| 9 | WZDM03-09 | Rubor | 2 | Aleación de zinc, revestimiento en polvo |

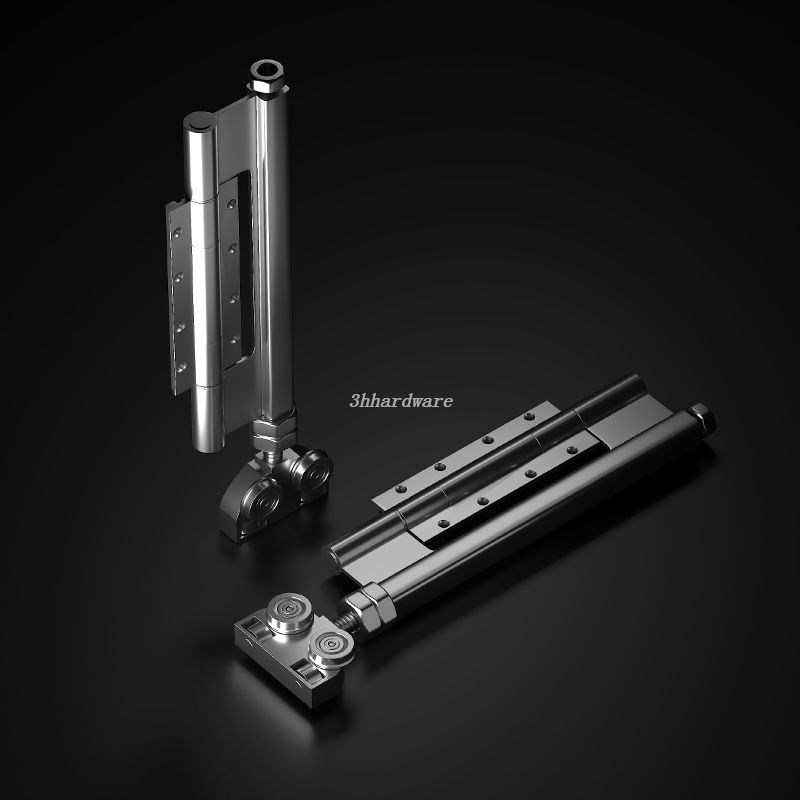

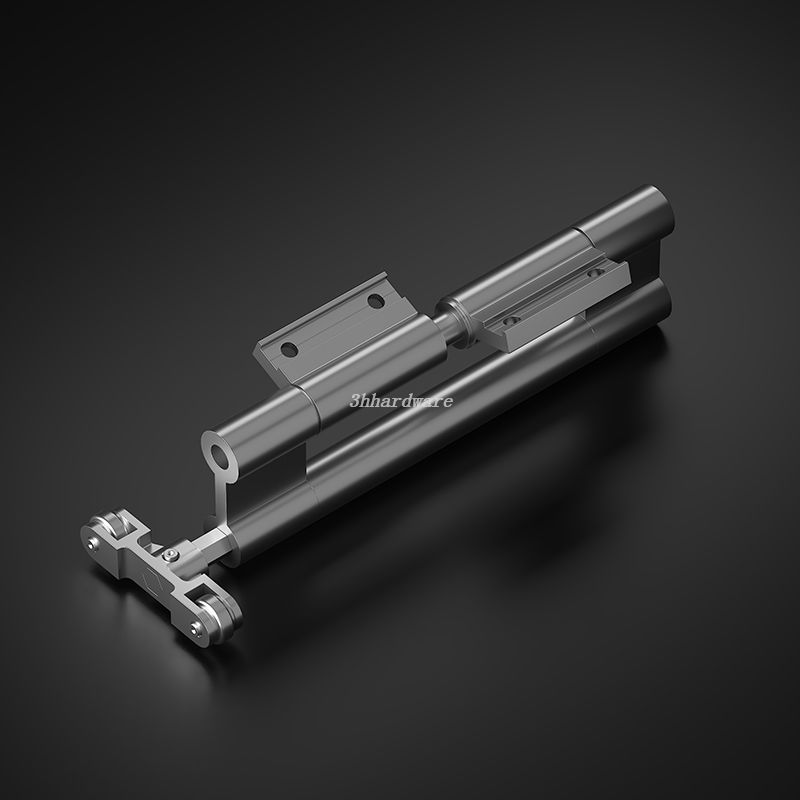

| 10 | WZDM03-01 | Ensamblaje de la bisagra superior | 1 | Aleación de aluminio, revestimiento en polvo |
| 11 | WZDM03-06 | Conjunto de bisagra central | 1 | Aleación de aluminio, revestimiento en polvo |
| 12 | WZDM03-07 | Bisagra | 9 | Aleación de aluminio, revestimiento en polvo |
| 13 | WZDM03-03 | Conjunto de la bisagra inferior | 1 | Aleación de aluminio, revestimiento en polvo |
Descripción del Producto

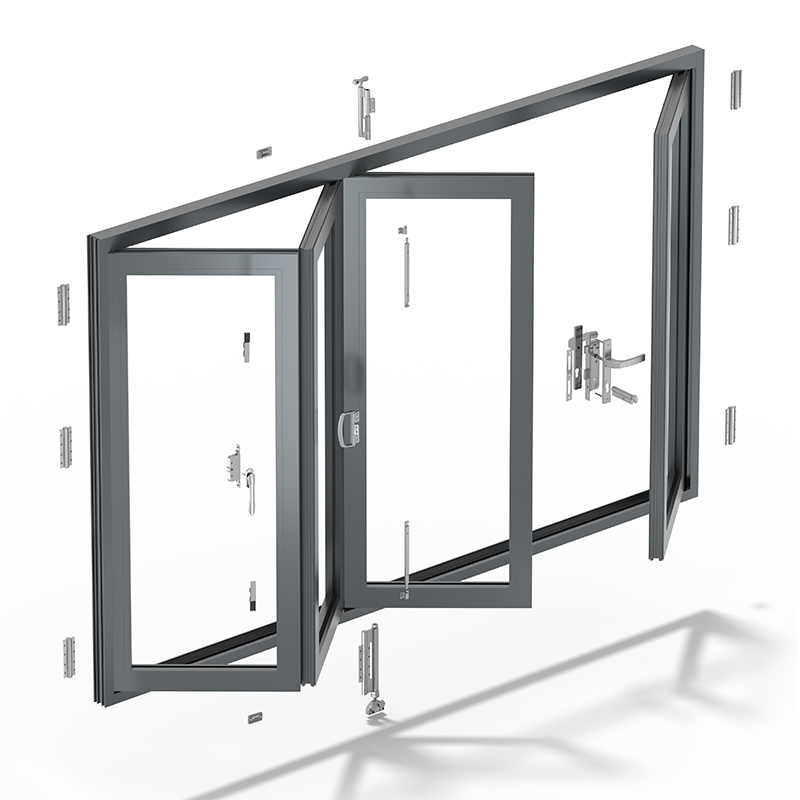

INSTRUCCIONES
Operando la manija de la puerta en la puerta de giro del lado derecho para controlar la abertura y el cierre de la hoja de la puerta.
Operando la manija y al ras en la puerta plegable del lado izquierdo para controlar la hoja de la puerta plegable.
Escenarios de aplicación
La visión de la escena necesita. Adecuado para balcones, VILAS, puertas de partición interior, etc.
